系統介紹

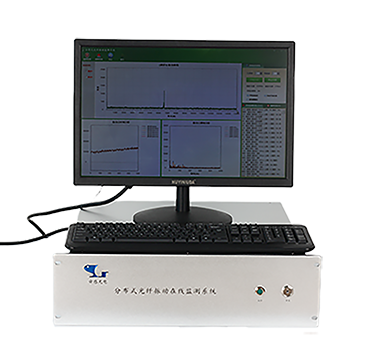

SG-DVS-4分布式光纖振動傳感系統是光纖瑞利散射原理的振動系統，用單模光纖做微振動感知原件，配合光纖振動檢測主機，能對光纜敷設方向上的振動信號進行實時在線的監測。通過監測軟件的處理分析，隨振動源進行準確的定位，可區分振動信號的類型，根據報警類型進行報警信號的輸出。分布式光纖振動傳感器系統可應用于石油天然氣管道、液體管道、管廊等長距離管線的防破壞檢測，國防邊境線防入侵監控、煤礦火災塌方救援人員定位、高鐵線路損壞人員入侵等方面使用。
典型應用

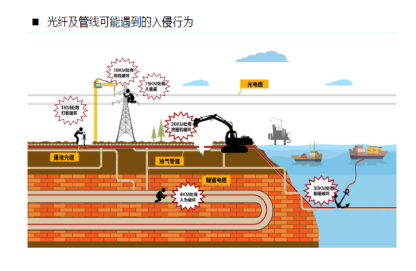

國電信/電力/軍用通信光纜的第三方破壞監測、挖掘、打樁、斷纖、竊密、偷盜、海底光纜的第三方破壞監測、拋錨、拖拽、斷纖等特殊管道的第三方破壞監測、石油管道熱力管道、自然水管等管道挖掘機挖掘、打樁、偷盜等。
u 技術參數
型號 | SG-DVS-4 | SG-DVS-2 |
通道數 | 1/2 | 1/2 |
最大監測距離（公里） | 50 | 20 |
波長 | 1550 | 1550 |
距離分辨率（米） | 5 | 2 |
距離定位精度（米） | 10 | 2 |
可識別振動信號頻率范圍（Hz） | ＜＝1000 | ＜＝1000 |
光纖接口 | E2000/APC | E2000/APC |
響應時間 | ＜＝1s | ＜＝1s |
通訊接口 | 千兆網口 | 千兆網口 |
光纖類型 | 單模652D | 單模652D |
工作溫度 | ＜50℃ | ＜50℃ |
工作濕度 | ＜95%RH | ＜95%RH |
電源類型 | AC220V/DC12V | AC220V/DC12V |
u 系統功能特色
l 支持物聯網遠程上傳
l 支持百度地圖實時監測顯示
l 支持多主機聯網數據共享
l 支持?jǐn)?shù)據報表輸出
l 支持手機短信、APP報警
l 支持聲光報警
l 支持報警現場視頻抓拍
l 支持顏色圖形報警顯示
l 支持軟件界面訂制

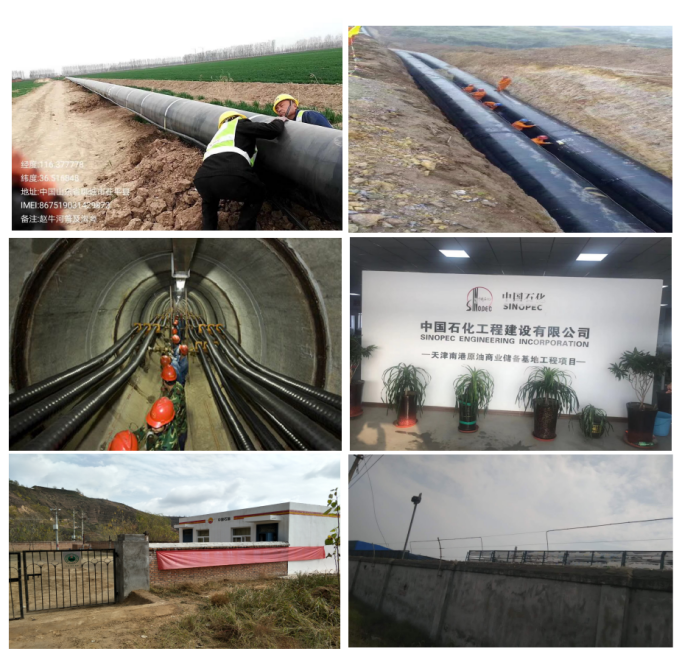

u 應用案例照片
