分布式電力溫度在線監測
應用背景
近年來，我國經濟持續增長、城市電網發展迅猛，現代社會對供電安全、可靠性的要求也日益凸顯。高壓電纜作為電網供電環節中最重要的組成部分，其安全運行狀態的全方位監測始終是重中之重。
“電力生產，安全第一”
第一條 電力安全生產必須堅持“安全第一，預防為主”的方針。
第二條 電力安全生產的目標是維護電力系統安全穩定，保證電力正常供應，防止和杜絕人身死亡、大面積停電、主設備嚴重損壞、電廠垮壩、重大火災等重、特大事故以及對社會造成重大影響的事故發生。
第三條 國家提倡和鼓勵電力企業使用、研制和不斷推廣有利于保證電力系統安全、可靠的先進適用的技術裝備和采用科學的管理方法，實現電力安全生產的技術創新和管理創新。

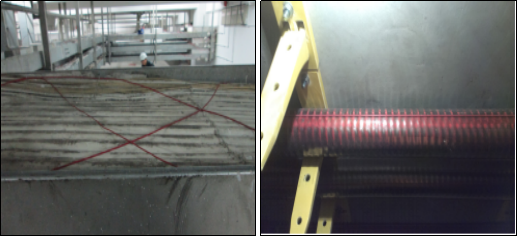

自主開發的分布式光纖在線監測系統（SG-DTS），可以有效實時監測電力電纜溫度狀態。分布式光纖溫度傳感技術是現代光電技術的前沿科技，是光電技術應用到工業監控的最新成果。這項技術的最大優勢就是從數據采集到傳輸?shù)娜^程全部實現光傳輸，同時具備了極高的靈敏度和精度，并以絕緣高、體積小、質量輕、耐輻射、耐高溫、耐腐蝕、對被測設備無任何影響等特點而著稱測量精度高、設備組網簡單、安全可靠、防爆、防燃、耐高壓抗強電磁干擾。
光纖光柵電力開關柜溫度在線監測
應用背景
據統計，供變電故障主要出現在以下幾方面：
電廠及變電站中高壓開關柜的三相電路溫度及刀閘溫度異常。
電廠和變電站的高壓電纜、電纜端頭、中間頭的溫度異常。
電廠中發電機組及汽輪機等大型機械的軸溫溫度異常。
傳統的溫度監測方法主要采用熱電偶、熱電阻、半導體等溫度傳感元件來實現的，這些測溫方式要么傳感器本身帶有金屬，要么需要金屬導線傳輸信號，在緊湊的開關柜內，要實現系統可靠的絕緣是非常困難的。而對于非接觸式的紅外測溫方式，它易受環境及周圍電磁場的干擾，目前常用的是利用手持式紅外熱成像儀或點測儀進行人工非在線式溫度測量。當需要在線監測時，由于紅外測溫探頭需要與被測點保持一定的距離，探頭的安裝以及溫度信號的傳輸同樣非常困難。
光纖光柵溫度傳感器采用光纖布拉格光柵（FBG）作為測溫敏感元件，由于光纖具有優異的絕緣性能和抗電磁場干擾性。
（1）采用分布式光纖感溫設備感知電纜溫度和位置信息進行信號檢測、信號傳輸，實現無電檢測，本質安全防爆；
（2）使用先進的分布式光纖感溫作為測量單元，技術先進，測量精度高；
（3）分布式感溫光纜長期工作溫度范圍達-40℃到 150℃，最高可達 200℃，應用范圍廣；
（4）采用探測器單回路測量方式，安裝簡單，成本低；可留冗余備用芯；
（5）實時顯示各個分區的溫度，并能顯示歷史數據和變化曲線、平均溫度變化；
（6）系統結構緊湊，安裝簡單，維護方便；
（7）通過軟件，可以根據實際情況設定不同的預警值、報警值；報警方式多樣化，有定溫報警、溫升速率報警、溫差報警。
（8）通過軟件，可以進行數據查詢：逐點查詢、報警紀錄查詢、按區間查詢、歷史數 據查詢，計報表打印。
