系統簡介:
舜感光電分布式光纖溫度應變監測系統(BOTDA)是基于受激布里淵散射效應、光時域反射技術原理的最新一代分布式光纖傳感監測系統。該系統采用標準通信級單模光纖，光纖既是傳輸介質，又是傳感元件。將光纖敷設于待測體上，即可實時獲得光纖上每一點的溫度和應變分布信息，實現超長距離的連續在線監測與精確定位。舜感自主研發、生產的BOTDA 集光學、電子、計算機和信息處理等專利技術于一體。產品模塊化設計，性能穩定、空間分辨率高、定位精確、安裝維護簡便、功耗低、技術指標國際領先。該系統具有監測距離超長(60km)、全域分布無盲點、無源防爆、抗干擾、對環境要求低、使用壽命長、智能融合便捷等優勢，是線性資產長距離連續監測的理想設備，
最大監測距離（公里） | 60 |
波長（nm） | 1550 |
距離分辨率（米） | 1 |
距離定位精度（米） | 1 |
溫度測量精度 | 1°C |
應變測量精度 | ±20微應變 |
溫度監測量程 | -40～200°C（取決于光纖種類） |
應變監測量程 | ±15000微應變 |
掃描周期（分鐘） | 3～30（取決于監測距離和掃描精度） |
光纖接口 | FC/APC |
通訊接口 | 千兆網 |
光纖類型 | 單模652D光纜 |
工作溫度 | <40°C |
工作濕度 | <95%RH |
電源類型 | AC220V,50Hz或DC12V可選 |
應用領域：
水壩開裂實時監測
尾礦庫壩體開裂滑坡實時監測
邊坡滑坡實時監測
橋梁變形實時監測
長輸油氣管道泄露實時監測
燃?xì)夤艿佬孤秾?shí)時監測
海底隧道形變實時監測
水下光纜應力實時監測
海底光電復合纜實時監測
電力架空線實時溫度監測
石油天然氣海底基礎設施的故障監測

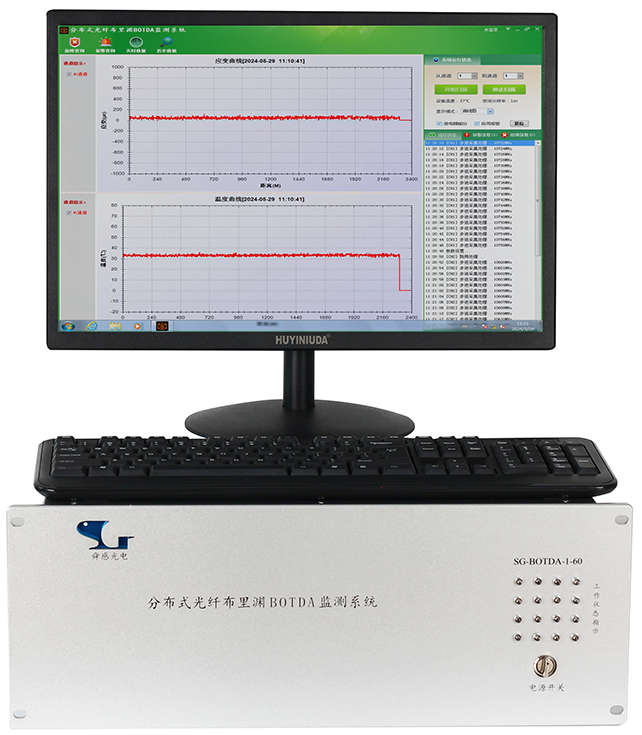

主機硬件說明：
主機機箱規格：標準4U機箱主機重量：<=18kg
電源規格：標準12VDC 10A電源或220AC光纖接口：標準FC/APC接口

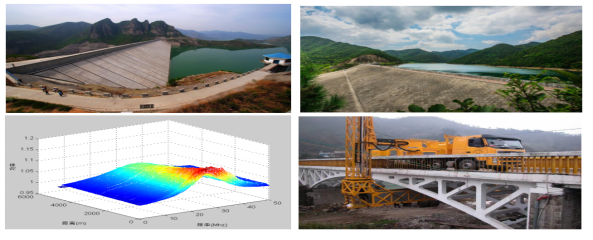

應用案例照片
