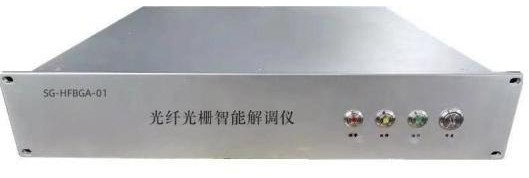

產品主機介紹：
SG-HFBG A-01 是一款標準的大容量超弱光纖光柵解調儀。光源發 射近紅外激光脈沖進入傳感光纖，當激光脈沖沿著光纖正向傳播時，被光纖上串聯的超弱光柵傳感器陣列部分地反射，這些反射沿著同一光纖背向返回后被實時檢測和分析。該儀內置賽靈思 ARM 芯片，支持遠程操作、配置和數據采集，上電自啟動，采用先進的底層信號解調算法進行處理，準確地獲取每個傳感器的位置和溫度或應變值，并通過以太網回傳，適用于土木結構、地質災害、監測系統集成。該解調儀可低速/高速運行解 調算法，獲取每個傳感器的位置、溫度或應變值并回傳，具有高精度、高速、低功耗等特點。
主要技術參數 | |
| 波長測量范圍： | 1528~1568 |
| 波長重復性： | ±2 |
| 動態范圍（dB）： | 30 |
| 單通道解調頻率（Hz）： | 1（50、100可定制*， 極限 200 Hz@2 km+4 nm） |
| 單通道測試距離： | 6（可定制，最長 50 km） |
| 單通道測點數量（個）： | ＞5000 |
| 通道數： | 4（8~32可選） |
| 光纖/通訊接口規格： | FC/APC；以太網 |
| 輸入電源： | DC12V/13W(滿載) |
產品特點：
長距離分布式檢測，測試距離10 km（可定制50 km） 空間分辨能力強，最高空間分辨能力達 0.5 m
解調速度快，實時性好
可同時采集數千個測點，系統集成度高 多通道擴展，實現多測線集中測試
技術優勢：
基于波長解調，精度高（2με）；采用TDM+WDM復用方式，單根光纖上可復用傳感器數量可達近萬個；
測量速度快，單通道刷新速度可達200 Hz@2 km+4 nm；
儀化尺寸386 mm×430 mm×76mm，系統功耗低，滿載13W，靜默功耗小于5W，野外組網簡單；
光柵刻寫過程中無需剝離涂敷層，可靠性高，應變測量可達20000με，傳感器之間沒有熔接點。
與 BOTDR/A、DTS比較：
精度高，解調速度快，性價比高；內部無風扇設計，可靠性好；
支持分布式和準分布式共機的多參數檢測，提供配套的分布式弱光柵光纜；
體積小，功耗低，易于攜帶，方便野外太陽能供電；
集成簡單，提供 DLL庫，二次開發方便，組網簡單：
解調儀技術參數表 | |
參數 | S G-HFBG A-01 |
應變精度 | ≤ 2με |
溫度精度 | ≤ 0.2℃ |
波長范圍及通道數 | 1528 nm~1568 nm，4通 道（ 可擴展） |
光柵反射率 | 0 .001% ~ 0.1% |
數據刷新時間 | ≤ 3Hz (40 nm，6 、20 、100Hz可定制) |
空間分辨 率（ TDM ） | ≥ 1 m (普通型，可定制) |
測量長度 | ≤ 10 km |
數據輸出接口 | 千兆以太網口 |
操作系統及應用軟件 | W i n do ws 7，C# |
工作溫度 | 0℃~50℃ |
電源及額定功耗 | 1 2 V，13W |
外形尺寸 | 386 mm×430 mm×76m m（ 可定制） |
重量 | 5.5 k g |
