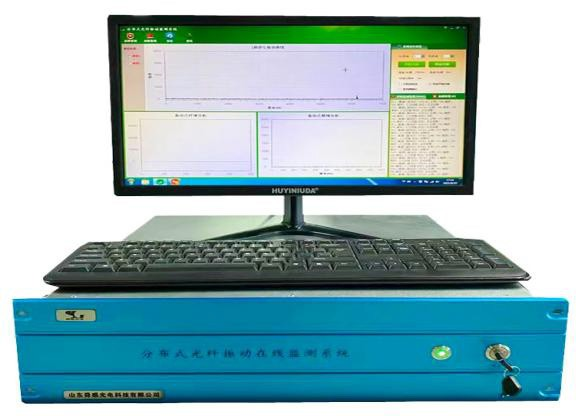

監測主機
分布式光纖DAS聲波傳感系統主要由DAS主機、感振光纜（或普通通信光纜）、監測軟件 和算法構成，基于相位解調技術，通過探測干涉瑞利回波散射光，光電轉換后識別出光纜振動位置的相位、偏振態等信息，并借助解調算法實現分布式微振動（泄漏）的實時監測，本系統探測距離最大可達50公里，可實現5公里定位精度1-2米，15公里范圍內定位精度2-5米，50公里范圍內定位精度10-20米的目標，對于強振信號可以實時準確識別出外界振動源的頻率和時域波形，精準分析出振動源的時頻特性，同時對簡單敲擊等振動源進行音頻還原，實現在監控中心即可聽到現場敲擊振動聲音的能力。
具有敲擊等音頻還原功能/具有短信報警功能/具有各大品牌攝像監控互聯功能/具有故障報警功能/具有振動聲音報警功能/具有GIS地圖定位功能/具有振動信號頻率識別功能/具有振動信號波形還原功能/具有系統遠程調試功能等。
系統技術參數 | |
型號 | SG-D AS -1-50 |
通道數 | 1\2 |
最大監測距離 | 5 0（ 公里） |
波長 | 155 0（ nm ） |
距離分辨率 | 1-1 0（ 米） |
距離定位精度 | 1-2 0（ 米） |
可識別振動信號頻率范圍 | ＜＝200kHz |
光纖接口 | L C/ APC |
響應時間 | 1-3(s) |
通訊接口 | 千兆網 |
光纖類型 | 單模652D光纜 |
工作溫度 | <50°C |
工作濕度 | <95%RH |
電源類型 | A C220V,50Hz或DC12V可選 |
特點 | 可訂制 |
主機尺寸 | 3U |
